時頻信息融合的電弧故障

識別及仿真實驗

Arc fault identificationand simulation experiment based ontime-frequency information fusion

作者單位

薛 雪，張政一，劉曉文，梁 睿

中國礦業大學 電氣與動力工程學院，

江蘇 徐州 221116

XUE Xue, ZHANG Zhengyi,

LIU Xiaowen, LIANG Rui

School of Electrical and Power

Engineering, China University of

Miningand Technology,

Xuzhou 221116, China

作者簡介：

薛雪（1980—），女，江蘇徐州，博士，副教授，主要研究方向為電路與系統、電力系統自動化。

通信作者：劉曉文（1964—），女，江蘇張家港，博士，教授，主要研究方向為電路與系統。

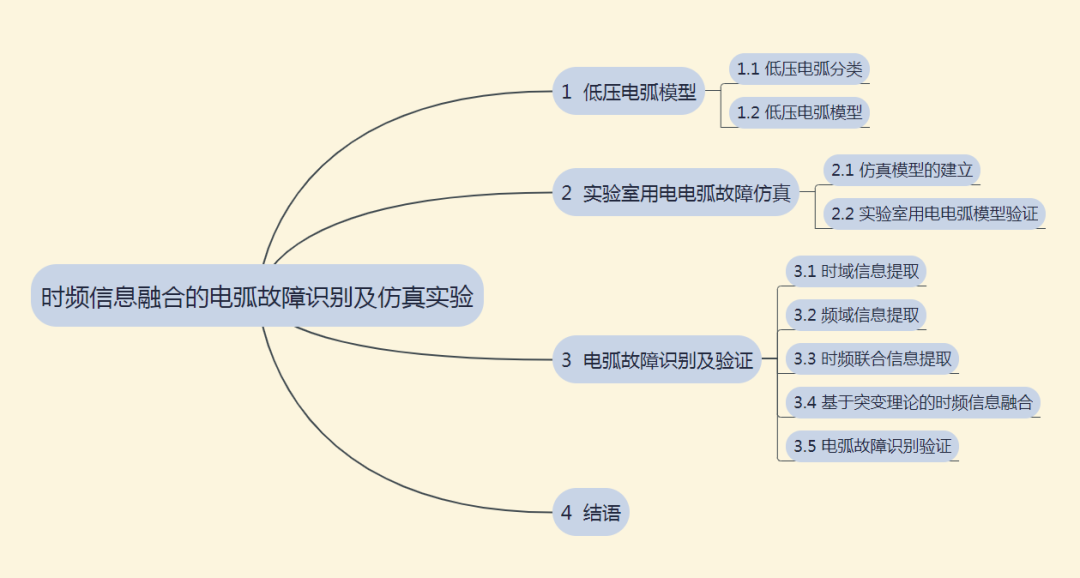

以下為本文目錄結構

點擊圖片查看大圖

摘  要

為保證實驗室用電安全，針對實驗室電弧故障，提出一種時頻信息融合的電弧故障識別方法并模擬驗證。首先分別搭建模型模擬并聯與串聯電弧，然后在PSCAD/EMTDC中搭建三相五線制實驗室用電系統模擬實驗室用電電弧，最后針對難以辨識的串聯電弧故障，依據突變理論融合時頻信息，與閾值進行比較判斷故障，并依據多類型負載實驗室用電仿真系統進行驗證。結果表明該方法可行性高且故障識別率達90%以上。將電弧故障辨識方法以及仿真實驗用于教學有助于增強學生實驗室安全用電意識，加深學生對相關電路原理、信號處理和故障辨識相關知識的理解，培養學生分析和解決實際電氣問題的能力。

Abstract:In order to ensure the safety of electricity in the laboratory, an identification method based ontime-frequency information fusion for arc fault in laboratory is proposed

and verified by simulation. First, the arcmodels are built to simulate parallel arc and series arc, and then a Terre Neutral–Separate (TN-S) laboratoryelectricity system is designed in PSCAD/EMTDC. Finally, for the series arc fault which is difficult to identify, thetime-frequency information is fused according to the catastrophe theory and compared with the threshold to detectarc fault. The results show that the method is feasible in laboratory and

the fault identification rate is as high as90%. The research and verification experiment

can not only enhance students awareness

of safe use of electricityin laboratory, deepen

their understanding of circuit theory, signal

processing and fault identification, but also

cultivate the ability to analyze andsolveactual

electrical problems.

關鍵詞：電弧檢測實驗；低壓電弧模型；

時頻信息融合；故障辨識

Key words:arc detection experiment;

low voltage arc model; time-frequency

information fusion; fault identification

以下進入全文閱讀

安全用電是避免實驗室火災事故的關鍵因素之一[1]，實驗室用電線路老化，用電負荷高或超負荷用電的情況[2]，都會導致電弧故障發生，或損壞實驗儀器，或引發電氣火災事故。實驗室用電電弧仿真建模，對精準檢測低壓電弧故障、預防實驗室火災事故、保障實驗室安全用電具有重要意義。

低壓電弧故障的檢測方法主要有兩種：一種是提取并檢測非電氣特征變化，比如聲、光、熱以及磁場等[3]；另一種是通過電弧電流、電壓等電氣特征檢測電弧故障。

在非電氣特征量方面，可利用MEMS聲音傳感器等設備將采集到的聲音信號經過小波包分解降噪重構后，進行神經網絡訓練檢測電弧故障[4]。該方法適用于因電流較大而導致物理現象明顯的配電柜與開關柜中，但由于非電氣特征易受環境干擾，且在建筑中難以安裝傳感器設備，實施存在一定的局限性[5]。

在電氣特征量方面，美國提出了故障電弧檢測標準UL1699，該標準對電弧故障實驗、誤脫扣試驗和操作抑制試驗負載進行了規范和分類?；诖藰?biāo)準的電弧故障分斷器的工作原理主要基于兩個條件[6]：一是若干相鄰周期均值差的累積值超過設定門限；二是通過傅里葉變換，得到負載相位角以判斷出負載類型，從而確定系統是否發生低壓電弧故障。也有學者提出根據故障電源處電壓波形的對稱能量分布特性，設定噪聲閾值、差異閾值、對稱邊界，判斷是否出現低壓電弧故障[7]?，F(xiàn)有檢測方法應對實際復雜多變的電氣特性時，可能會導致斷路器的誤動。

本文通過搭建低壓電弧模型以及三相五線制校園用電系統，進行串并聯低壓電弧模擬仿真實驗，可得到系統電流數據，提取電流周期均值極差、總諧波畸變率、小波Shannon能量熵等9種時頻特征，通過突變理論規格化公式融合時頻信息，判斷融合結果是否達到閾值，以辨識串聯低壓電弧故障。同時本實驗可作為電路故障虛擬仿真實驗的教學案例[8]。

1  低壓電弧模型

1.1 低壓電弧分類

一般將低壓電弧分為串聯電弧、并聯電弧和接地電弧。圖1(a)處為串聯電弧故障，通常是線路連接不良或線路老化等原因造成，流經線路的電弧電流小于正常情況下的負載電流。圖1(b)處為并聯故障電弧，發生在相線之間或相線與中性線之間，在實驗室中，一般發生在零線火線之間。由于與負載呈并聯關系，其電流相對串聯電弧電流大得多。圖1(c)處為接地故障電弧，一般發生在距大地較近的線上，是并聯電弧故障的一種特殊情況。

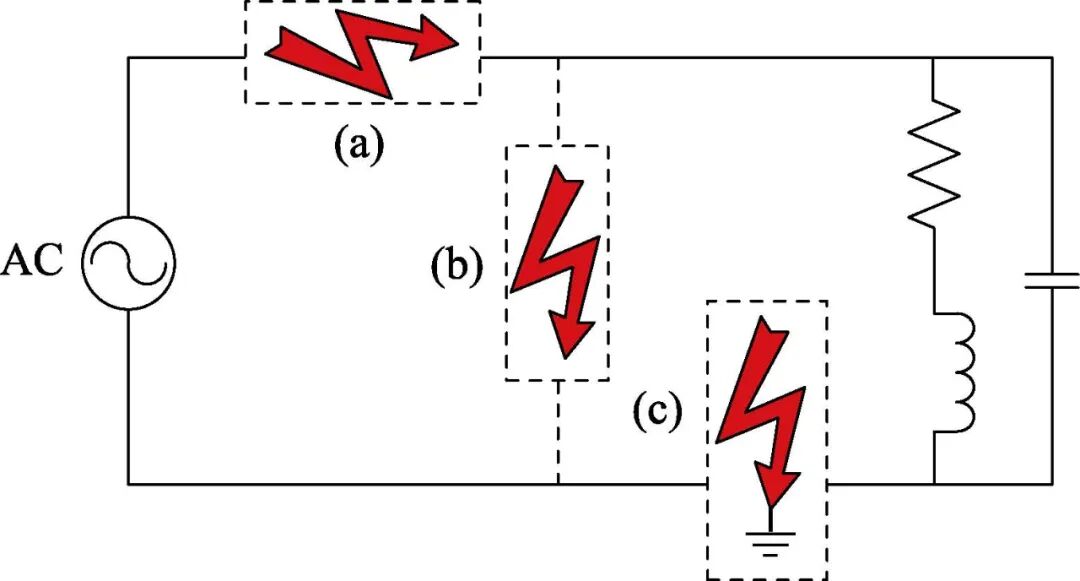

圖1故障電弧類別

1.2 低壓電弧模型

針對并聯電弧，由于其發生在帶電導體之間，線路電流會增大很多，選擇更適合模擬低電阻大電流的Cassie電弧模型仿真并聯電弧故障，Cassie電弧模型如下：

公式（1）中，g為電弧電導，τc為時間常數，u為電弧電壓，uc為電弧電壓常量。

針對串聯電弧，由于電弧與線路負載是串聯關系，所以一般線路電流大小與正常運行狀態相似或減小。選擇Schavemaker電弧模型仿真串聯電弧故障，該模型綜合了適合模擬小電流的Mayr模型和適合模擬大電流的Cassie模型，能夠依據電弧電流大小調整模型公式，模型如下：

公式（2）中，u為電弧電壓，i為電弧電流，P0為電弧功率損耗，P1為與斷路器滅弧介質熱阻引起的壓力有關的散失功率（可忽略不計），max為最大值函數。

公式（1）和（2）中的時間常數τc，電弧電壓常數uc和電弧弧柱功率損耗P0均可依據經驗公式求得[9-11]。

2  實驗室用電電弧故障仿真

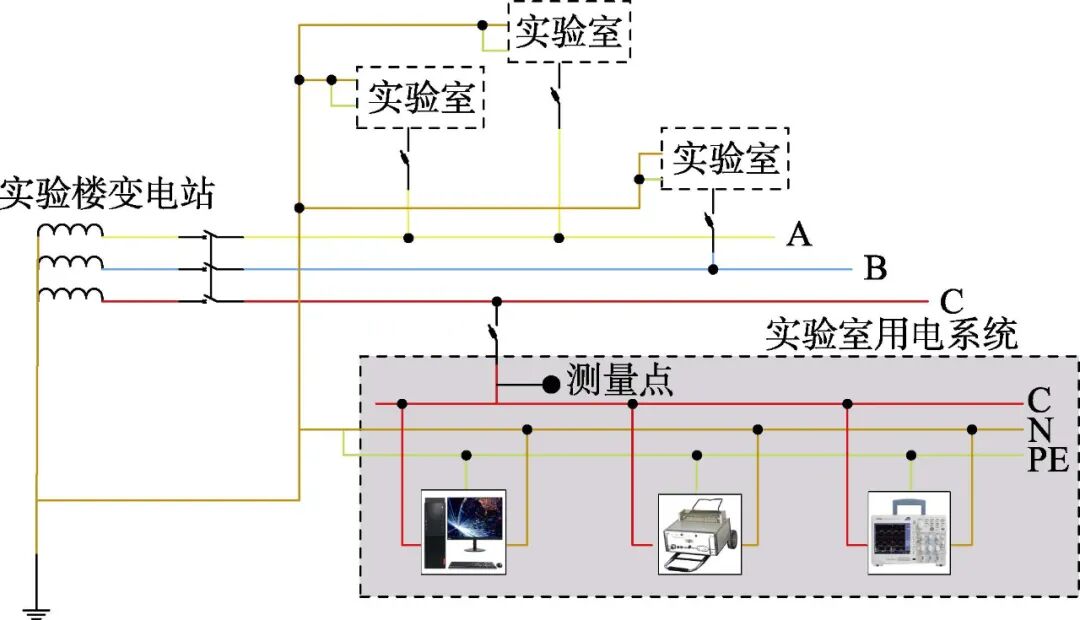

本實驗搭建的實驗室用電系統如圖2所示，用電系統采用三相五線制配電方式并通過低壓電纜線路將電能輸送到各實驗室。三相五線制中五線分別為A、B、C、N、PE線，其中A、B、C線為三相配電線路，N線為工作零線且有電流通過，PE線為保護地線且一般不帶電，用于連接電器設備外殼防止出現漏電等電氣事故[12]。PE線與N線在變壓器低壓側連接到一起，入戶后與零線分開使用。實驗室主要有線性負載與非線性負載兩種負載類型，實驗室中使用的電烙鐵、電動機等實驗設備屬于線性負載，照明電器、計算機等電器設備屬于非線性負載。

圖2  實驗室用電系統拓撲圖

2.1 仿真模型的建立

PSCAD/EMTDC軟件能通過Fortran語言編譯器對搭建的仿真模型進行編譯，廣泛應用在電力系統仿真當中，是目前電力系統領域公認的電磁暫態仿真軟件，并為用戶提供了訪問和使用MATLAB命令和工具箱的接口。利用PSCAD/EMTDC軟件搭建實驗室用電系統模型如圖3所示，10kV三相電經過實驗樓變電站降壓至400V，采用三相五線制方式輸送到各實驗室。在輸電線路上搭建Cassie與Schavemaker電弧模型模擬并、串聯電弧故障。該模型為非線性電阻元件，通過測量線路電流、電壓，依據公式（1）和（2）計算得到電弧電阻。

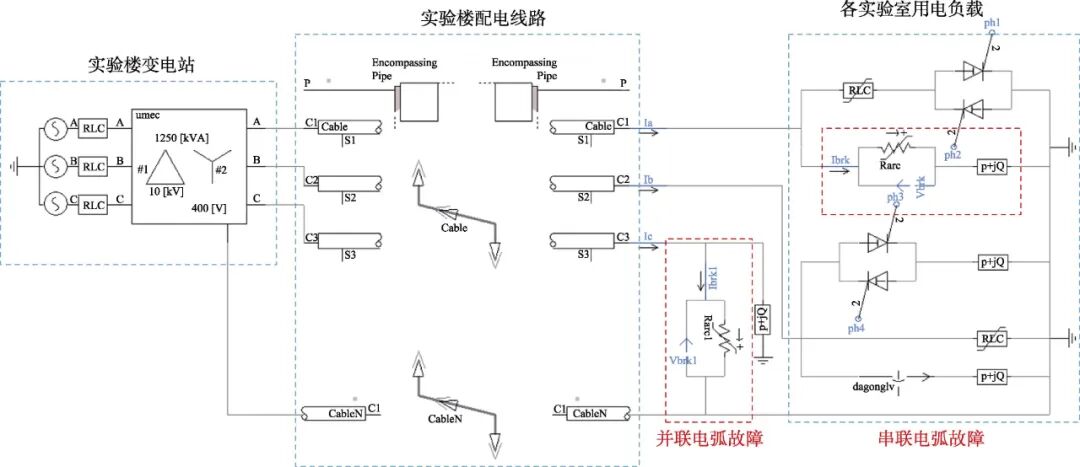

圖3  實驗室用電系統仿真圖

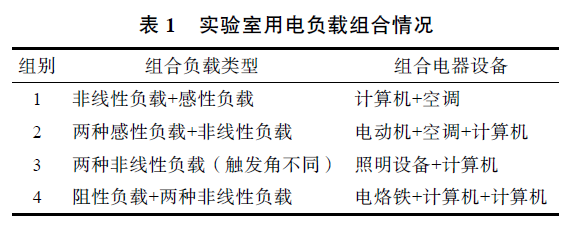

在實際用電中，一般很少出現使用單獨電器的情況。故在本實驗中，將多個線性負載與非線性負載并聯得到組合負載，具體組合情況如表1所示。

負載仿真模型及相關控制模塊包括多重運行模塊、電弧控制模塊、大功率電器控制模塊以及非線性負載控制模塊。多重運行模塊用于改變負載參數以得到不同情況下的電流數據。電弧控制模塊通過改變參數調節電弧模型。大功率電器控制模塊可開斷大功率電氣，其目的是驗證識別方法對大功率電器開斷的抗干擾能力。非線性控制模塊可以調節非線性負載中的觸發角以得到不同的非線性電流波形。

2.2 實驗室用電電弧模型驗證

為驗證實驗室用電系統仿真模型的準確性，通過PSCAD軟件仿真得到串并聯電弧電流仿真波形，如圖4所示，當發生兩種不同類型電弧故障時，電弧線路電流均相比標準正弦波畸變較大，而且電流在過零點附近變化十分緩慢且接近零值，發生零休現象，與實際低壓電弧電流波形相符。為對比并聯與串聯電弧故障，經過多次仿真實驗，觀察到并聯電弧電流幅值可達到75~500 A?？赏ㄟ^對實驗室中的熔斷器或斷路器進行配置以切斷線路，不需要利用時頻信息融合的識別方法。但對于串聯電弧電流（圖4(a)），其幅值與正常情況相差不大，甚至?xí)螂娀‰娮瓒档停?/span>要采用識別方法判斷。

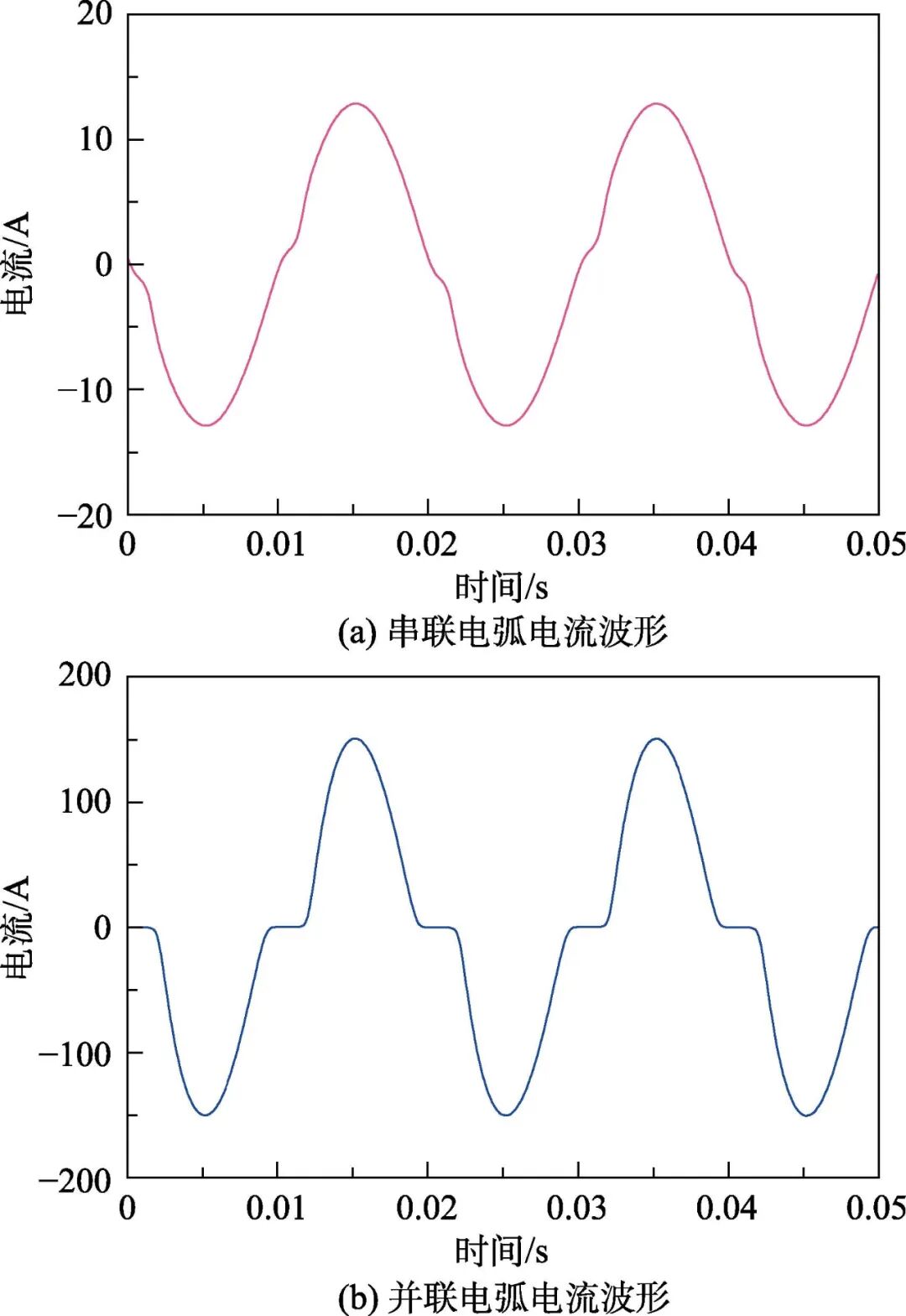

圖4串并聯電弧電流波形

3  電弧故障識別及驗證

實際工作中，難以對每一條連接電器的線路電流實時測量，因此選擇依據實驗室整體電流構建識別方法，定義該電流為系統電流，從3個方面提取系統電流時頻信息后依據突變理論進行融合以判斷電弧故障。首先在時域上提取系統電流的周期平均值極差、變量極大值以及峰度系數3個特征，其次經過傅里葉變換計算系統電流的諧波因數以及總諧波畸變率，然后提取系統電流的小波峰度極值、小波Shannon能量熵以及小波Tsallis 奇異熵，最后利用突變理論燕尾型規格化公式融合信息辨識實驗室是否發生電弧故障并進行仿真驗證。

3.1 時域信息提取

電弧因受到氣壓、流經導線磁場的影響，其電流具有一定的隨機性而失去了原有的周期性。電弧模型通過改變電弧電阻體現這一隨機性，仿真得到的電弧電阻波形（圖5）。觀察到電弧電阻的變化具有周期性，但各周期內電阻幅值及變化速率均不相同，從而各周期內電弧電流也呈現出隨機性。

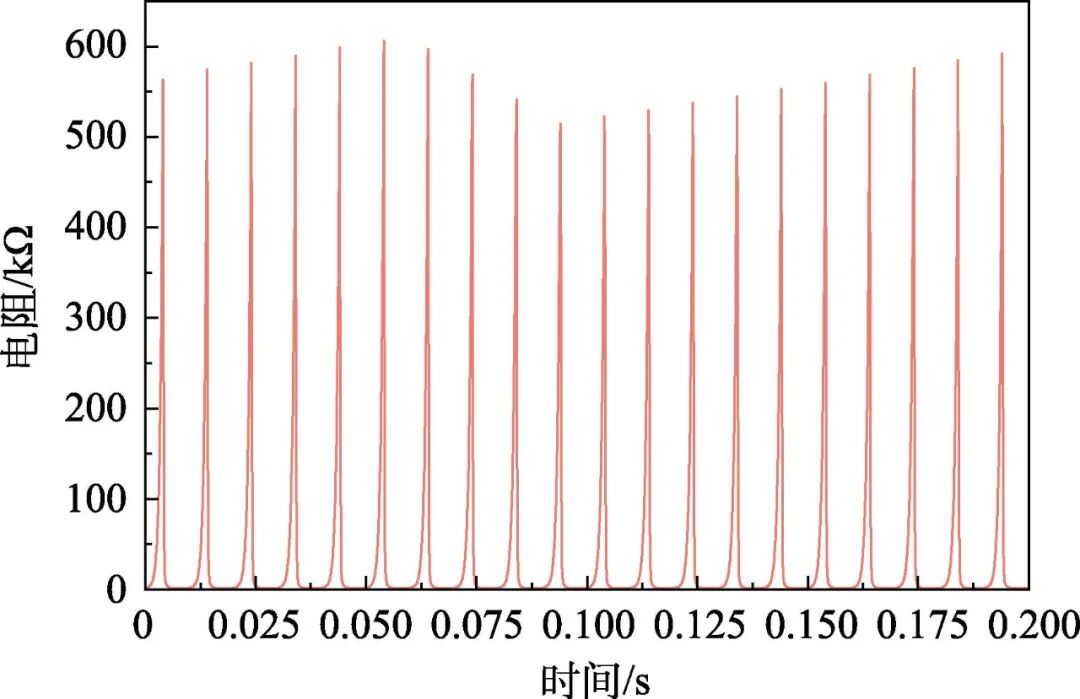

圖5電弧電阻波形

為表征電弧電流隨機性，分別計算每個周期的系統電弧電流均值，并求解8個周期內的系統電流周期均值的極差值Icyc，計算方法如公式（3）和（4）所示。

式中

為各周期電流均值，Ncyc為每周期采樣點數，ik為第k個采樣點采集到的系統電流值，Icyc表示周期電流均值極差，

為周期電流均值最大值，

為周期電流均值最小值。

由于電弧電阻的變化幅度很大，線路電流變化率比正常情況下升高，但是電流變化率又容易受到正常線路負載的影響。為減小這種影響，定義電流變量為電流信號相鄰2個采樣點的差值ΔIc并提取變量極大值，如式（5）：

峰度是衡量信號是否平緩的一個重要指標[13]，在發生低壓電弧故障時，系統電流相比正常信號更加陡峭。電流峰度系數Ikur表達式如下：

式中N為采樣點數，本設計中的采樣時長為8個周期，

為這段采樣長度內的電流均值。

3.2 頻域信息提取

作為信號處理領域的重要工具，傅里葉變換可將時域空間內的數據轉化到頻域空間來。電弧故障發生時，系統電流的奇次諧波幅值相比正常情況明顯升高。可利用諧波因數Mh這一特征量表示諧波的增加，如式（7）：

式中Mh為h次諧波因數，Yh為h次諧波有效值，h=2,3,4,…，本實驗選取3次與5次諧波因數。

提取總諧波畸變率THD這一信息在頻域?qū)用娣?/span>映信號畸變程度，如式（8）：

式中hmax即為指定諧波次數，本實驗中為39。

3.3 時頻聯合信息提取

小波變換具有自適應性的時頻窗口能夠根據分析需求自動改變時寬和頻寬的大小，當分析信號為高頻情況時，頻窗大、時窗??；分析信號為低頻情況時，頻窗小、時窗大。選擇Daubechies小波，取支集長度為4，對系統電流信號進行5層小波分析。

與時域相似，取分解得到的5層Daubechies小波峰度系數的極值作為小波分析特征量之一。此外，由于小波能量具有廣延性，故提取小波Shannon能量熵衡量小波變換后系統電流能量離散程度，如式（9）至式（12）：

式中Sj(k)為小波分解后得到第j層第k點的信號值，n為該層信號的總點數，m為小波分解的尺度，Ej為第j層信號的能量和，E為m+1層小波信號的總能量和，ej為第j層信號能量與總能量之比，Ssen即為小波Shannon能量熵。

奇異值分解理論能夠清晰化信號中發生的突變。依據m+1層小波信號構建吸引子軌跡矩陣A，再對該矩陣進行奇異值分解，如式（13）：

式中矩陣λ的對角線排列著每層信號的奇異值。

小波變換得到的奇異值不具備廣延性，需要定義小波Tsallis奇異熵以量化突變程度，如式（14）-（16）：

式中λj, j為小波變換第j層的奇異值，m為小波分解的尺度，λsum為小波奇異值和，yj為第j層奇異值與總能量之比，Stsq即為小波Tsallis熵，q為廣延參數，依據相關經驗[14]，取q=1.1。

3.4 基于突變理論的時頻信息融合

突變理論是通過勢函數對一個光滑系統中隨機、偶然的突變過程作出適當?shù)臄?shù)學描述[15]。突變理論需對系統的狀態和勢函數作如下假設：①假設系統的狀態可以通過狀態變量描述，同時系統的狀態又受到控制變量控制，即可能出現突變的變量為狀態變量，引起突變的變量為控制變量；②假設存在一個光滑的勢函數可以描述系統的突變，而該勢函數描述的方法就是通過狀態變量和控制變量。

針對低壓電弧故障辨識，將狀態變量定義為系統是否發生故障。在本方案中采用燕尾型突變理論勢函數，如式（17）：

式中x為系統狀態變量，u為系統控制變量，u1、u2、u3分別為給定順序下相應的系統控制變量。

互補原則指在控制變量可以互相彌補的情況下，將歸格化后的各控制變量平均值作為評價指標。依據互補原則得到燕尾型歸格化公式，如式（18）：

式中，Z為融合結果。

前文對系統電流提取了3類共9種時頻信息?；?/span>于互補原則，分別對3類信息進行燕尾型歸格化處理后，得到時域突變指標值Zt、頻域突變指標值Zp和小波突變指標值Zw。對這3個指標值再次進行燕尾型歸格化處理，得到各時頻信息的融合結果Z并于設定閾值比較判斷實驗室用電是否正常。依據實驗仿真的歷史數據，得到不同信息順序下的融合結果并比較識別準確率，確定最佳信息順序以及評價閾值，流程圖如圖6所示。

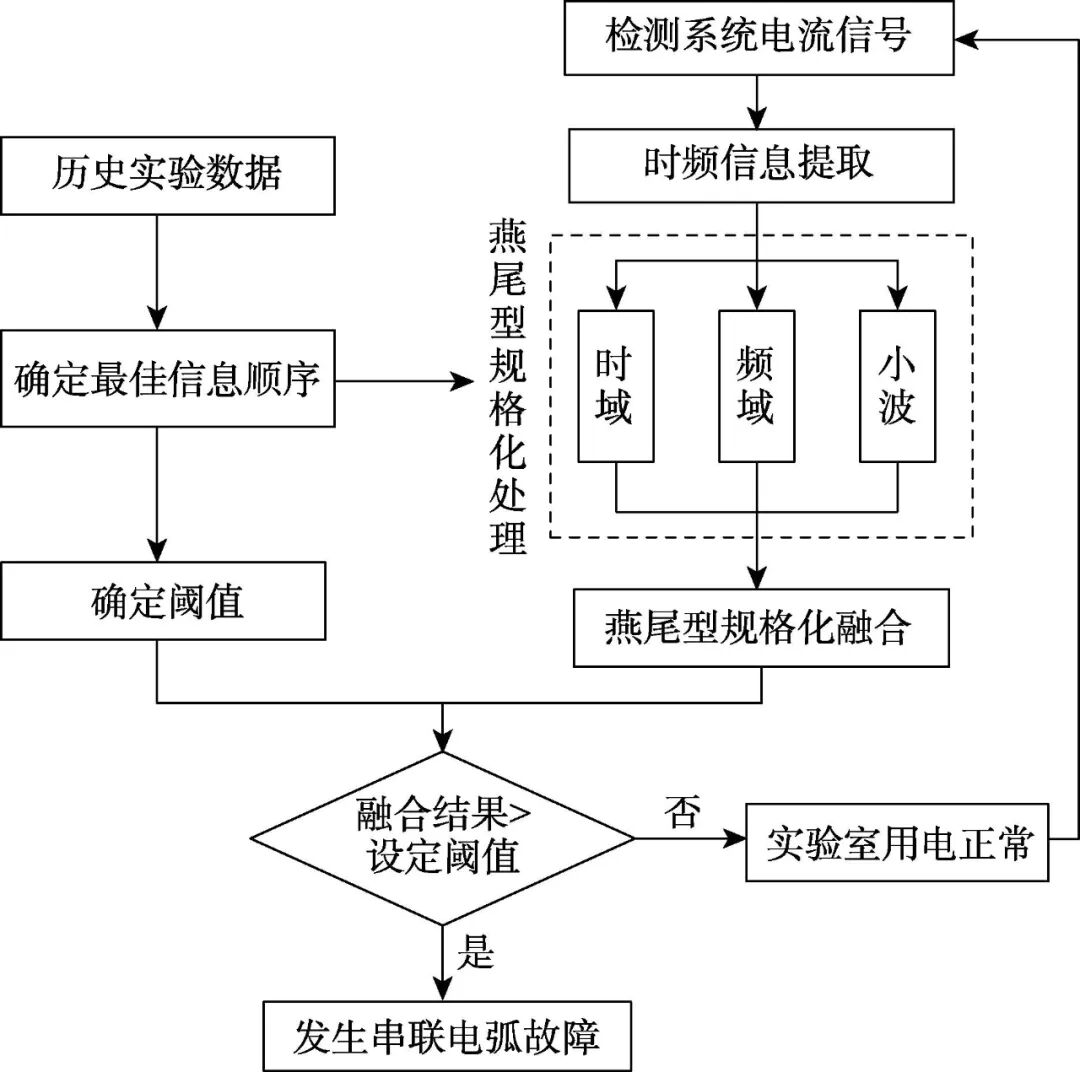

圖6時頻信息融合的電弧故障辨識流程圖

3.5 電弧故障識別驗證

通過2.2節所搭建的實驗室用電系統，調節其中多重運行模塊，仿真得到正常與串聯電弧故障情況下系統電流各800組，圖7為某次仿真得到的串聯電弧故障下系統電流波形。由于系統電流受多個負載影響，電氣信號更為復雜，相比發生電弧故障的線路電流，故障特征更加模糊。此外，在仿真實驗中還考慮到實驗室中大功率電器突然開斷對辨識方法準確性的干擾，圖8為大功率電器打開時的系統電流波形。

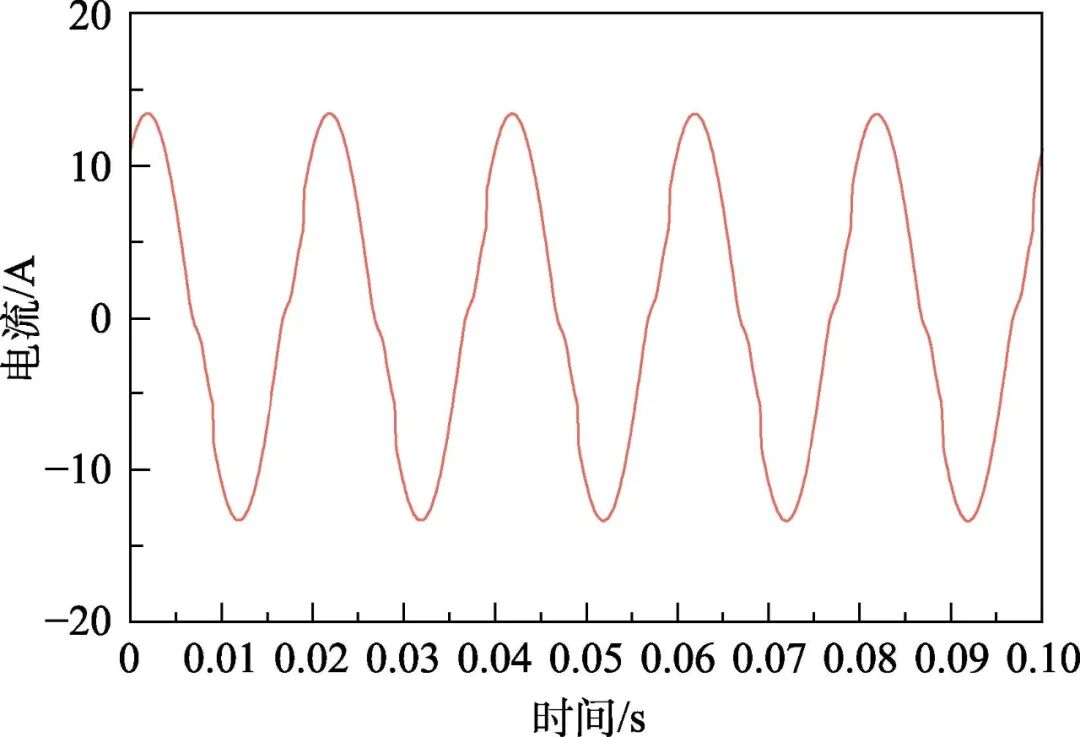

圖7  串聯電弧故障系統電流波形

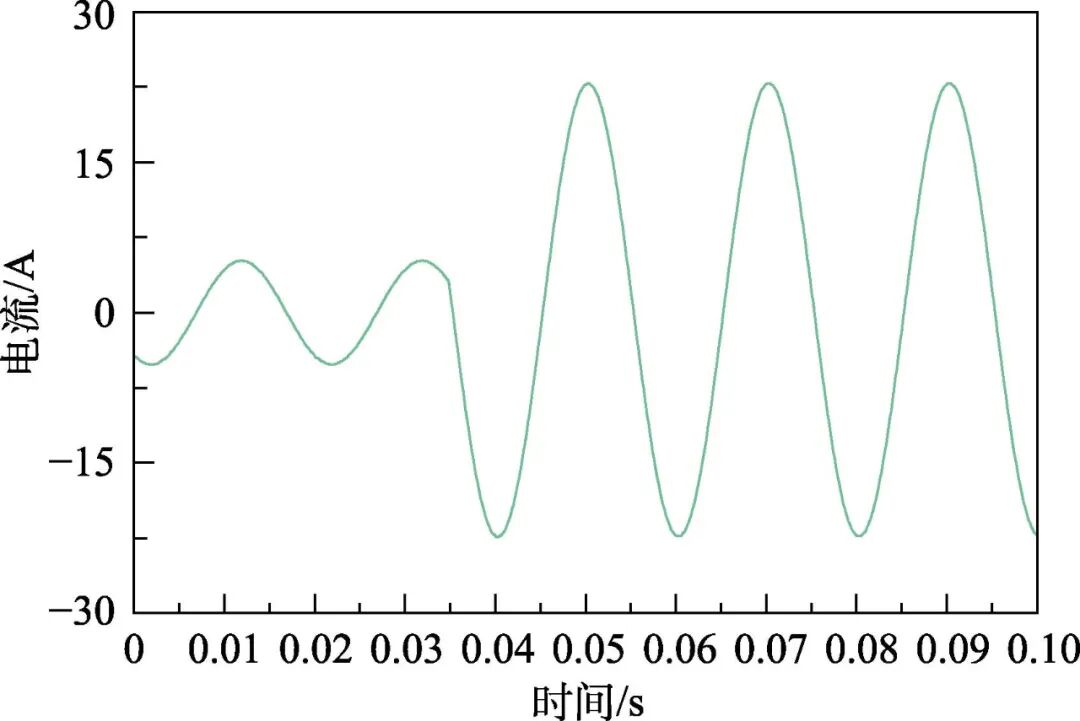

圖8  大功率電器打開系統電流波形

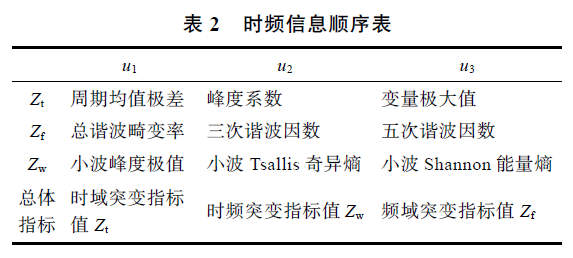

依據公式（3）—（18），利用MATLAB軟件計算正常與串聯電弧故障情況下系統電流的9種時頻信息，然后調整時頻信息順序與閾值后計算得到不同融合結果，選取對應辨識準確率最高的時頻信息順序如表2，并確定閾值為0.046。

確定時頻信息順序與閾值后，對仿真得到的系統電流的時頻信息進行融合，得到系統電流辨識結果如圖9所示，當系統電流融合結果低于閾值，判定實驗室內電器正常運行；當系統電流融合結果高于0.046時，檢測到系統發生異常，認定實驗室內發生串聯電弧故障，最終辨識成功率為90.56%。依據辨識結果，實驗室正常用電時，負載中非線性電流占比極大以及大功率電器功率較大的情況可能發生誤判。但針對高校實驗室可能出現的絕大部分用電情況，該方案均能夠準確辨識。

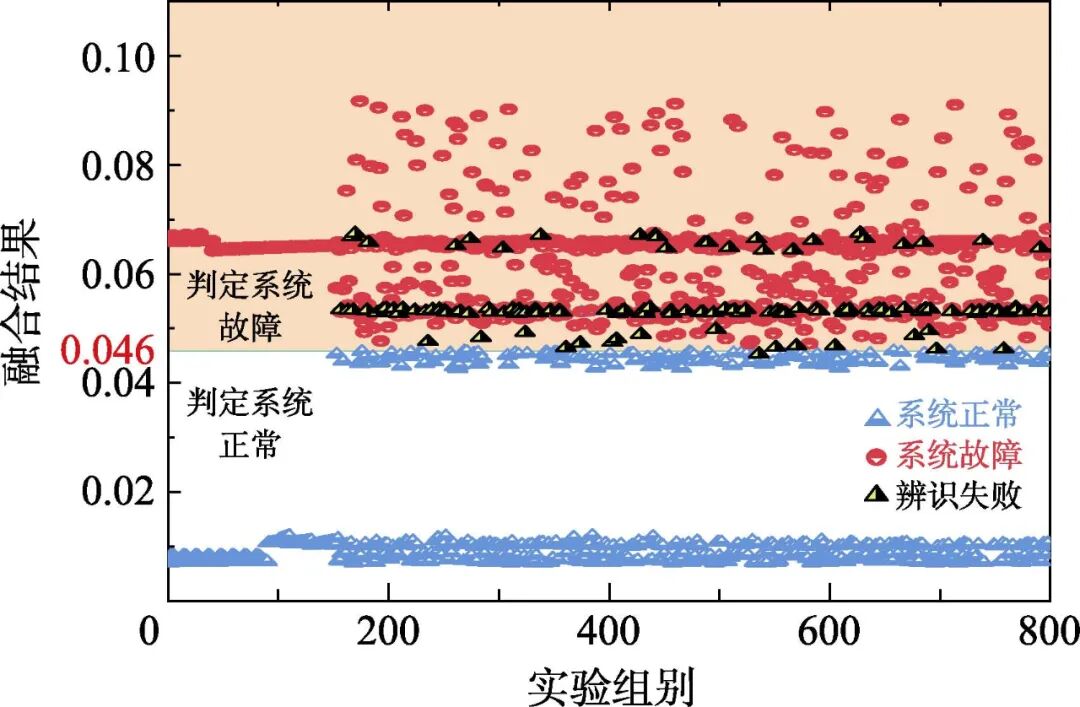

圖9  串聯電弧故障辨識結果

4  結語

以實驗室用電系統為背景，采用三相五線制配電方式，搭建了實驗室電弧仿真模型，提取系統電流時頻信息并利用突變理論融合以識別電弧故障。將實驗室低壓電弧實驗應用在教學中，可實現教學目標如下：①通過普及實驗室電氣火災知識，加深學生對電氣火災的理解和對實驗室電氣火災的防范意識；②通過利用PSCAD/EMTDC軟件搭建三相五線制實驗室用電系統，使學生更直觀地認識三相電路在實際低壓配電中的應用情況；③通過對系統電流進行信號分析并驗證識別方法，拓寬學生眼界，為解決電氣問題提供了思路與方法。

仿真實驗涉及三相電路、信號分析、故障辨識等多學科、多方面的理論知識，可以激發學生的科研熱情，鍛煉學生自主學習的能力，提高分析解決問題的能力。將本實驗研究應用在大學生科研訓練中，能夠防止教學模式向淺表化、形式化傾斜，推進電路相關的本科教學向生活化、多樣化、高效化發展。

參考文獻 (References)

[1] 趙云，任光輝，鄭樹桐. 基于事件樹的高校實驗室用電安全分析與管理[J]. 科技與創新，2021(5): 123–124, 130.

[2] 李恩敬，黃士堂. 高等學校實驗室用電安全管理[J]. 實驗室科學，2016, 19(5): 205–208.

[3] 劉官耕，杜松懷，蘇娟，等. 低壓電弧故障防護技術研究與發展趨勢[J]. 電網技術，2017, 41(1): 305–313.

[4] 勾欣陽，胡茜婷，張朔. 開關柜電弧聲音檢測系統研究[J]. 機電信息，2020(32): 5–6.

[5] 馬傳智. 低壓串聯故障電弧診斷技術研究[D]. 徐州：中國礦業大學，2020.

[6] 張興斌. 電弧故障檢測裝置功能指標測試系統研究[D]. 廈門：華僑大學，2016.

[7] KIM J C, NEAC?U D O, BALL R, et al. Clearing series ac arc faults and avoiding false alarms using only voltage waveforms[J]. IEEE Transactions on Power Delivery, 2020, 35(2): 946–956.

[8] 李卓，劉開華. 基本單元電路故障診斷虛擬仿真實驗的建設與實踐[J]. 實驗技術與管理，2021, 38(4): 136–140.

[9] 王飛. 小電流接地系統弧光接地模型及仿真研究[D]. 濟南：山東大學，2016.

[10] 張春燕. 基于電弧模型仿真的電氣火災智能算法分析[D]. 杭州：浙江大學，2016.

[11] 胡文廣，王師奇. 基于 Mayr-Cassie 的配電網絡單相接地電弧建模及仿真研究[J]. 電工技術，2020(9): 48–51.

[12] 王浩然，康向東. 淺談 TN-C-S 與TN-S 接地系統的應用[J]. 智能建筑電氣技術，2019, 13(1): 75–77.

[13] 張立軍，李增輝，張?zhí)炝?，? 基于聲發射的棒料起裂時間測定教學實驗平臺開發[J]. 實驗技術與管理，2019, 36(5): 84–88.

[14] 崔芮華，李鋒鋒，李英男，等. 基于連續小波 Tsallis 奇異熵的航空交流電弧故障檢測[J]. 電氣傳動，2020, 50(12): 93–98.

[15] 王海云，盧志剛，楊莉萍，等. 基于突變理論的電網線損關鍵節點辨識[J]. 電測與儀表，2021, 58(5): 125–129.

引文格式：薛雪，張政一，劉曉文，等. 時頻信息融合的電弧故障識別及仿真實驗[J]. 實驗技術與管理, 2022, 39(1): 217-222.

Cite this article:XUE X, ZHANG Z Y, LIU X W, et al. Arc fault identification and simulation experiment based on time-frequency information fusion[J]. Experimental Technology and Management, 2022, 39(1): 217-222. (in Chinese)
